Sur une ligne de production, la température d’un fluide de process doit rester dans une plage étroite pour garantir la qualité du produit fini. L’échangeur thermique est le maillon qui assure ce contrôle. Mal dimensionné ou mal choisi, il ne provoque pas toujours un arrêt immédiat : la dérive peut rester invisible pendant des semaines, masquée par la boucle de régulation qui compense en ouvrant davantage la vanne de vapeur ou de fluide frigorigène.
Ce qui change, c’est la facture énergétique, la cadence réelle et la durée de vie des équipements en aval.
A lire aussi : Ou créer sa micro entreprise quand on est étudiant ou en reconversion ?
Encrassement et perte de performance : ce que la température de sortie ne dit pas
Un réflexe courant consiste à surveiller la température de sortie du produit pour évaluer l’état d’un échangeur. Tant que la consigne est respectée, l’équipement semble fonctionner correctement.
Un cas industriel documenté par Control Station décrit pourtant un encrassement progressif sur 99 jours sans alerte de température. La régulation maintenait la consigne en ouvrant la vanne de vapeur de plus en plus, jusqu’à ce que celle-ci atteigne sa course maximale. À ce stade, l’échangeur n’avait plus aucune marge de manœuvre, et le process a décroché brutalement.
A voir aussi : Un espace de coworking à Vannes : comment faire le bon choix ?
Ce scénario met en lumière un critère de choix rarement abordé lors de l’achat : la capacité d’un échangeur à limiter l’encrassement, mais aussi la facilité avec laquelle on peut détecter une dérive avant qu’elle ne devienne critique. Un échangeur à plaques, par exemple, se démonte et se nettoie plus facilement qu’un faisceau tubulaire soudé, mais il tolère moins bien les fluides chargés en particules. Le compromis dépend du produit traité et des fréquences de nettoyage acceptables sur la ligne.
Suivre l’ouverture de la vanne de régulation et la consommation énergétique de la boucle thermique offre un indicateur plus fiable que la seule température. Ce suivi permet de repérer un encrassement alors qu’il ne représente encore qu’une surconsommation modérée.
Les fabricants qui proposent des échangeurs connectés ou compatibles avec des systèmes de supervision facilitent cette approche, et c’est un paramètre à intégrer dès la phase de sélection. Le site web hecomodo.fr référence plusieurs configurations d’échangeurs adaptées à des contraintes de maintenance différentes.
Échangeur à plaques, tubulaire ou à surface raclée : tableau comparatif par type de process
Le choix entre les grandes familles d’échangeurs thermiques ne se résume pas à comparer des coefficients de transfert. Le type de produit, la viscosité, la présence de particules solides et les contraintes de nettoyage orientent la décision autant que la performance thermique pure.
| Critère | Échangeur à plaques | Échangeur tubulaire | Échangeur à surface raclée |
|---|---|---|---|
| Coefficient de transfert thermique | Élevé | Moyen à élevé | Variable (dépend de la vitesse de raclage) |
| Tolérance aux fluides visqueux | Faible à moyenne | Bonne | Très bonne |
| Tolérance aux particules solides | Faible | Bonne (tubes larges) | Très bonne |
| Facilité de nettoyage | Très bonne (démontable) | Moyenne (accès limité) | Bonne (raclage continu) |
| Encombrement | Compact | Important | Moyen |
| Coût d’acquisition | Modéré | Variable selon longueur | Élevé |

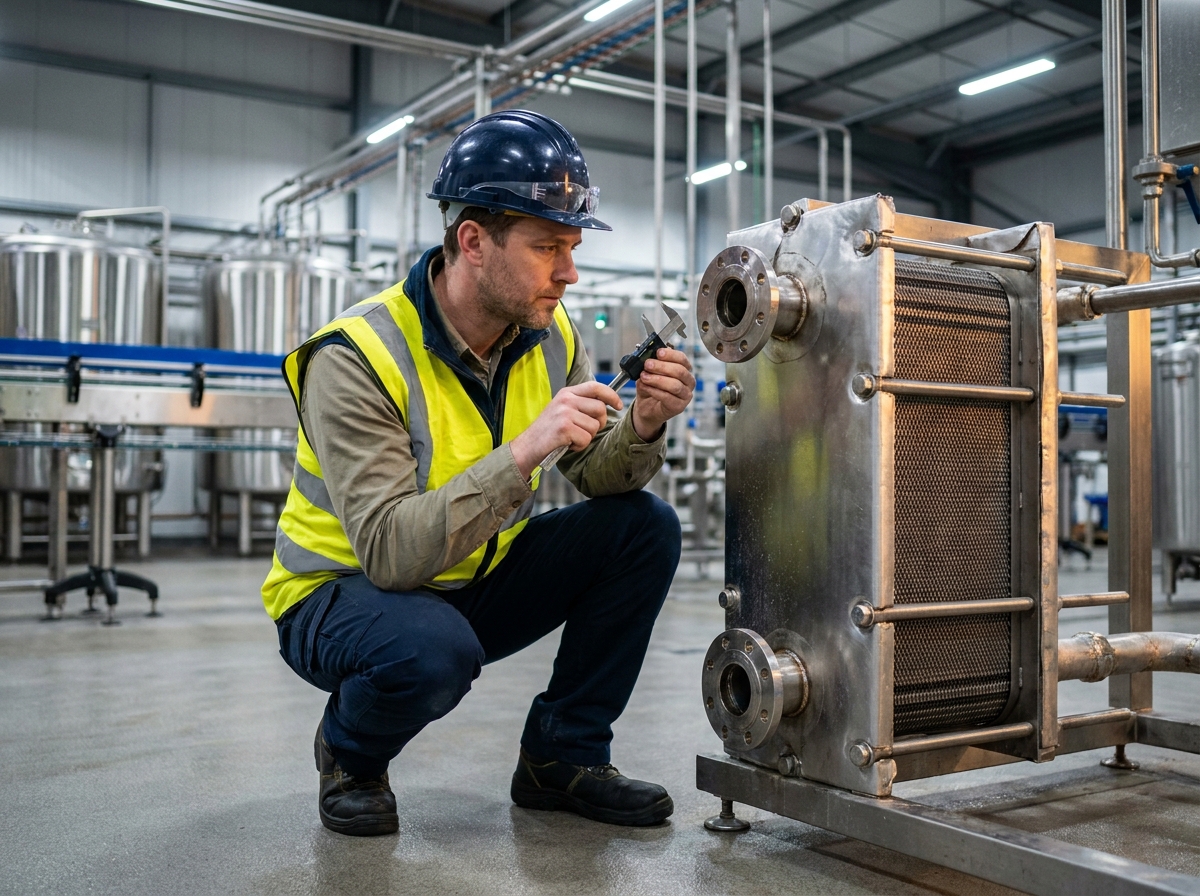

Un échangeur à plaques convient aux fluides propres et peu visqueux (eau, lait, jus clarifiés). Sa compacité et sa modularité en font un choix fréquent dans l’agroalimentaire et la chimie fine. En revanche, dès que le produit contient des fibres, des morceaux ou présente une viscosité élevée, les canaux étroits entre les plaques deviennent un point de blocage.

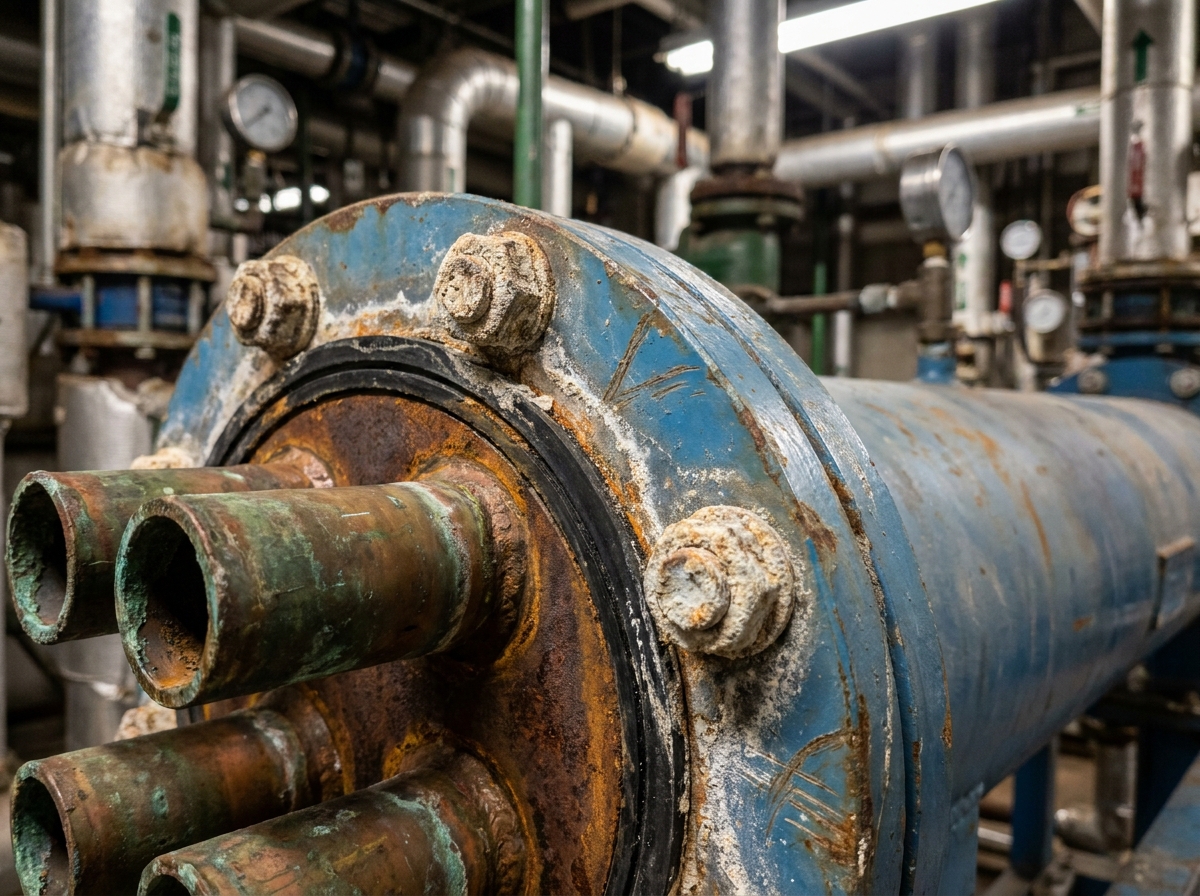

L’échangeur tubulaire accepte des produits plus chargés, avec des diamètres de tubes adaptables. Son dimensionnement repose sur plusieurs paramètres qui interagissent : longueur des tubes, nombre de passes, vitesse de circulation. Un sous-dimensionnement entraîne une surface d’échange insuffisante, tandis qu’un surdimensionnement génère des pertes de charge inutiles et un surcoût d’investissement.
L’échangeur à surface raclée reste la référence pour les produits très visqueux ou cristallisants (caramel, purées, certains polymères). Son coût plus élevé se justifie quand aucune autre technologie ne peut maintenir un transfert thermique stable sans encrassement rapide. Pour les circuits de refroidissement associés à ces lignes, un aéroréfrigérant Dry Cooler peut compléter l’installation en dissipant la chaleur excédentaire sans consommation d’eau.
Récupération de chaleur sur ligne de production : un levier sous-exploité
Dans beaucoup d’installations, la chaleur rejetée par un échangeur en fin de process est simplement évacuée vers l’atmosphère ou un circuit de refroidissement. Cette énergie pourrait préchauffer un flux entrant, réduisant la demande sur la chaudière ou le groupe froid.
La récupération de chaleur se raisonne aujourd’hui à l’échelle du site, et plus seulement machine par machine. L’Agence internationale de l’énergie (AIE) a publié un rapport sur la chaleur excédentaire industrielle qui souligne l’intérêt de cartographier les flux thermiques entre différentes unités, voire entre sites voisins. Ce raisonnement modifie le cahier des charges de l’échangeur : il ne s’agit plus seulement de chauffer ou refroidir un produit, mais de capter un maximum de calories réutilisables.
Les paramètres à vérifier avant d’intégrer un échangeur dans une boucle de récupération :
- L’écart de température entre le flux chaud rejeté et le flux froid à préchauffer doit être suffisant pour qu’un transfert reste rentable. Un pincement trop faible exige une surface d’échange disproportionnée.
- La compatibilité chimique entre les deux fluides si l’échangeur fonctionne sans circuit intermédiaire. Une fuite interne contaminerait le produit entrant.
- La stabilité du débit de chaleur excédentaire. Un process discontinu (batch) génère des pics et des creux qui compliquent le dimensionnement et peuvent nécessiter un ballon tampon.
Écoconception et réglementation : ce qui change pour le choix d’un échangeur thermique
Le règlement européen ESPR (Ecodesign for Sustainable Products Regulation) élargit les exigences d’écoconception au-delà des seuls produits liés à l’énergie. Les équipements industriels, y compris les échangeurs, devront à terme répondre à des critères de durabilité, de réparabilité et de recyclabilité. Pour un acheteur industriel, cela signifie que le coût total de possession d’un échangeur intègre désormais sa fin de vie, et pas seulement son rendement thermique à la mise en service.
Concrètement, un échangeur à plaques dont les joints sont remplaçables individuellement présente un avantage réglementaire et économique par rapport à un modèle brasé, plus compact mais non démontable. Ce critère pèse de plus en plus dans les appels d’offres industriels, à côté de la performance thermique et du prix d’achat.
Choisir un échangeur thermique adapté à son process revient à arbitrer entre transfert thermique, maintenabilité, encrassement et récupération d’énergie. La température de sortie du produit ne suffit pas à évaluer la pertinence d’un choix : c’est la consommation énergétique de la boucle de régulation, la fréquence de nettoyage et la capacité à capter la chaleur résiduelle qui distinguent une installation performante d’une installation qui fonctionne, sans plus.
